二、IMD产品解析和工序制程
一、IML 工艺
产品结构:
薄膜层(FILM):厚度分为:75、100、125、188、250、500um
薄膜层材质分为:PET、PC、PC+PET、ABS、PMMA
油墨层(INK):各层级的油墨,确保色彩和画质,可做带视窗和LOGO类产品
塑胶层材质(PLASTIC ):ABS、PMMA、PC、PC+ABS、TPU
工序制程:
薄膜图案印刷 → 薄膜热压成型裁切 → 精密注塑 → 后加工检验包装
二、IME 工艺

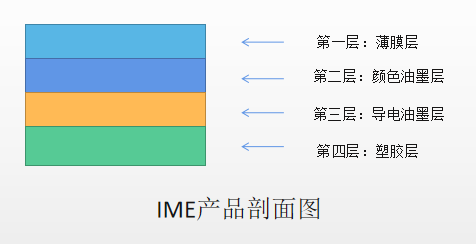

产品结构:
薄膜层(FILM):厚度分为:75、100、125、188、250、500um
薄膜层材质分为:PET、PC、PC+PET、ABS、PMMA
油墨层(INK):各层级的油墨,确保色彩和画质,可做视窗和LOGO类产品
导电油墨层(Conductive ink):不同于普通的导电油墨,需要特殊的纳米银导电油墨
塑胶层材质(PLASTIC ):ABS、PMMA、PC、PC+ABS、TPU
工序制程:
薄膜图案印刷 →导电油墨印刷 → 薄膜热压成型裁切→精密注塑→后加工检验包装
三、INS工艺

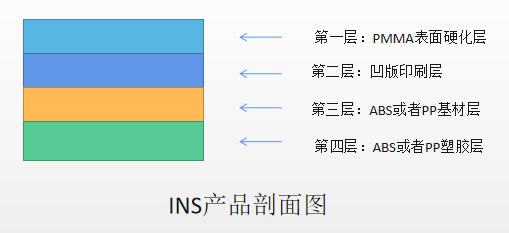

产品结构:
PMMA薄膜层和基材(FILM):厚度分为:0.5-2M
薄膜层材质分为:PMMA
凹版印刷油墨层(INK):各种纹路印刷,颜色浓淡表现优异
基材和塑胶层材质(PLASTIC ):ABS、PP
工序制程:
PMMA膜片凹版印刷 -- PMMA膜片与ABS或者PP基材复合 -- 膜片高压成型裁片 -- 膜片嵌入模具注塑
四、IMR工艺
产品结构:
剥离薄膜层(FILM): 厚度分为:25-50 UM 开发自由度低
薄膜层材质分为:PET
表面硬化层: 通过特殊油墨硬化
图案油墨层(INK):各层级油墨,确保色彩和画质
塑胶层材质(PLASTIC ):ABS、PC
工序制程:
PET FILM→印离型剂→印刷油墨→印接着剂→ 内塑料射出→油墨与塑接着→开模后胶料会自动从油墨离型
五、IMT工艺
产品结构:
薄膜基材层(FILM):厚度分为:25-50 UM
薄膜层材质分为:PET
UV纹理层和光学镀膜层:根据所需的图通过UV转印胶水制造不同的纹理
油墨层(INK):各层级油墨,确保色彩和画质
塑胶层材质(PLASTIC ):ABS、PC
工序制程:
基材UV纹理转印和光学镀膜 → 图案印刷 → 膜片热压成型裁切 → 内塑料射出 → 剥离基 材 → 喷涂UC
六、复合材料工艺
产品结构:
PMMA薄膜层和复合基材层: 厚度分为: 二层板 0.05-2 MM 三层板 0.5-2 MM
薄膜层材质分为: PMMA 、PC、ABS
UV纹理层和光学镀膜层 :根据所需的图通过UV转印胶水制造不同的纹理
图案层 :各层级油墨,确保色彩和画质
工序制程:
基材UV纹理转印和光学镀膜 → 图案印刷 → PMMA和PC|ABS膜片复合高压成型 → 激光/CNC加工切割
